Popis produktů

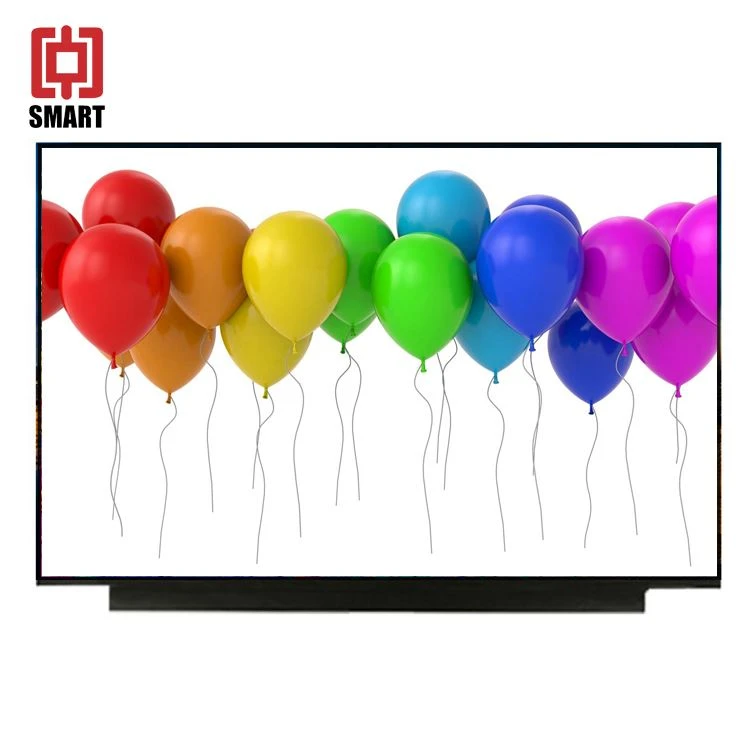

17.3-palcový LCD modul využívající technologii a-Si TFT-LCD, je vybaven podsvícením WLED, včetně pohonu LED podsvícení ovladače, bez dotyku. Jako ADS, normálně černý displej, přenosový LCD modul, 17.{5}}obrazovka může poskytovat přenosový kontrast 800:1 a 85/85/85/85 (typ.) (CR Větší nebo rovno 10 )(L/R/U/D) pozorovací úhel, nejlepší pozorovací úhel je plný pozorovací úhel. Jeho doba odezvy je 30 (Typ.) (Tr plus Td) ms. Díky 6-bitovému signálu ve stupních šedi na pixel může tento produkt zobrazit 262 tisíc barev a zobrazit sytost barev 72 procent (NTSC). Pokud jde o podsvícení, tento produkt využívá světelný zdroj s bočním vstupem 10S6P WLED s životností 15 000 hodin, včetně LED driverů. 17,{23}}palcová obrazovka má signálové rozhraní eDP (2 pruhy), celkem 30 kolíků a napájecí napětí 3,3 V (typ.). Jeho typická vertikální obnovovací frekvence, Fv, je 60 Hz. Jeho provozní teplota je -20 ~ plus 70 stupňů, skladovací teplota je -30 ~ plus 80 stupňů a odolnost proti vibracím je 1,5 G (14,7 m/s²). Na základě sRGB, bílého podsvícení LED, včetně ovladače LED, překlopení terminálu, povrchové mlhy, eDP1.2 a dalších funkcí, je tento model doporučen pro notebooky, průmyslové, lékařské zobrazovací a další produkty.

NE.	Jméno výrobku	17,3palcový 30pinový TFT displej
1	Tano	a-Si TFT-LCD% 2c LCM
2	Velikost obrazovky	17,3 palce
3	Formát pixelů	1366768 ,19201080
4	Jas	200~1000 cd/m² (volitelné)
5	Obrys Dim	381,888 (Š) x 214,812 (V) mm
6	Provozní teplota	-20 ~ plus 70 stupňů (volitelné)
7	Skladovací teplota	-30 ~ plus 80 stupňů (volitelné)
8	Počet kolíků	30pin
9	RozhraníTyp	EDP/LVDS,30nebo 40kolíky Konektor
Připomenutí: Pro podrobné informace a cenovou nabídku kontaktujte zákaznický servis.

Princip fungování TFT displeje z tekutých krystalů

(1) Jak TFT funguje TFT je zkratka pro „Thin Film Transistor“. Pixely jsou řízeny, což je původem tzv. aktivní matice TFT (active matrix TFT). Jak tedy vzniká obrázek? Základní princip je velmi jednoduchý: obrazovka se skládá z mnoha pixelů, které mohou vyzařovat světlo jakékoli barvy, pokud je každý pixel ovládán tak, aby zobrazoval odpovídající barvu, lze dosáhnout účelu.

Technologie podsvícení se obecně používá u TFT LCD. Aby bylo možné přesně ovládat barvu a jas každého pixelu, je nutné za každý pixel nainstalovat přepínač podobný závěrce. Když je "závěrka" otevřena, světlo může procházet, zatímco "závěrka" Když jsou závěrky zavřené, nemůže procházet žádné světlo. Technicky to samozřejmě není tak jednoduché, jak bylo právě řečeno. LCD (Liquid Crystal Display) využívá vlastnosti tekutých krystalů (při zahřátí je kapalný a po ochlazení krystalizuje do pevného stavu). Obecně mají tekuté krystaly tři formy:

Jílové smektické (smétické) tekuté krystaly

Vláknité (Nematic) tekuté krystaly podobné tenkým zápalkám

Cholestické tekuté krystaly

Displeje z tekutých krystalů používají vlákna a když se změní vnější prostředí, změní se i jeho molekulární struktura, takže má jiné fyzikální vlastnosti-může dosáhnout účelu propouštět světlo nebo blokovat světlo-tedy právě zmíněné rolety.

Každý zná tři základní barvy, takže každý pixel na obrazovce musí být složen ze tří podobných základních komponent představených výše, aby bylo možné ovládat tři barvy – červenou, zelenou a modrou.

V současnosti se nejčastěji používá Twisted Nematic TFT LCD (Twisted Nematic TFT LCD). Následující obrázek vysvětluje princip fungování tohoto typu TFT displeje. Stávající technologie se značně liší a my se jim budeme podrobně věnovat ve druhé části tohoto článku.

Na horní a spodní vrstvě jsou drážky, přičemž drážky na horní vrstvě jsou uspořádány svisle, zatímco drážky na spodní vrstvě jsou uspořádány vodorovně. Když se na tekutý krystal v jeho přirozeném stavu nepřivede žádné napětí, světlo vyzařované z vrstvy vyzařující světlo se po průchodu mezivrstvou zkroutí o 90 stupňů, takže může hladce procházet spodní vrstvou.

Když se mezi dvě vrstvy přivede napětí, vytvoří se elektrické pole a tekuté krystaly se zarovnají svisle, takže se světlo nekroutí – a v důsledku toho světlo nemůže procházet spodní vrstvou.

(2) Struktura pixelů TFT: Barevné filtry se dělí na červený, zelený a modrý podle barvy, které jsou postupně uspořádány na skleněném substrátu tak, aby vytvořily skupinu (rozteč bodů) odpovídající pixelu. Každý monochromatický filtr se nazývá For sub-pixel ( sub-pixel ). Jinými slovy, pokud TFT displej podporuje maximální rozlišení 1280 × 1024, pak alespoň 128{{20}} × 3 × 1024 dílčích pixelů a jsou vyžadovány tranzistory. U 15-palcového TFT displeje (1024 × 768) je pixel přibližně 0,0188 palce (ekvivalent 0,30 mm) a u 18,{17}}palcového TFT displeje (1280 × 1024) 0,011 palce (ekvivalent 0,28 mm) .
